Otto Robot Yapımı

Otto Robot Yapımı; Otto herkesin yapabileceği etkileşimli bir robottur!, Otto yürür, dans eder, ses çıkarır ve engellerden kaçınır. Otto tamamen açık kaynak kodlu, Arduino uyumlu, 3D yazdırılabilir ve tüm çocuklar için kapsayıcı bir ortam yaratmak için sosyal etki misyonuna sahiptir.

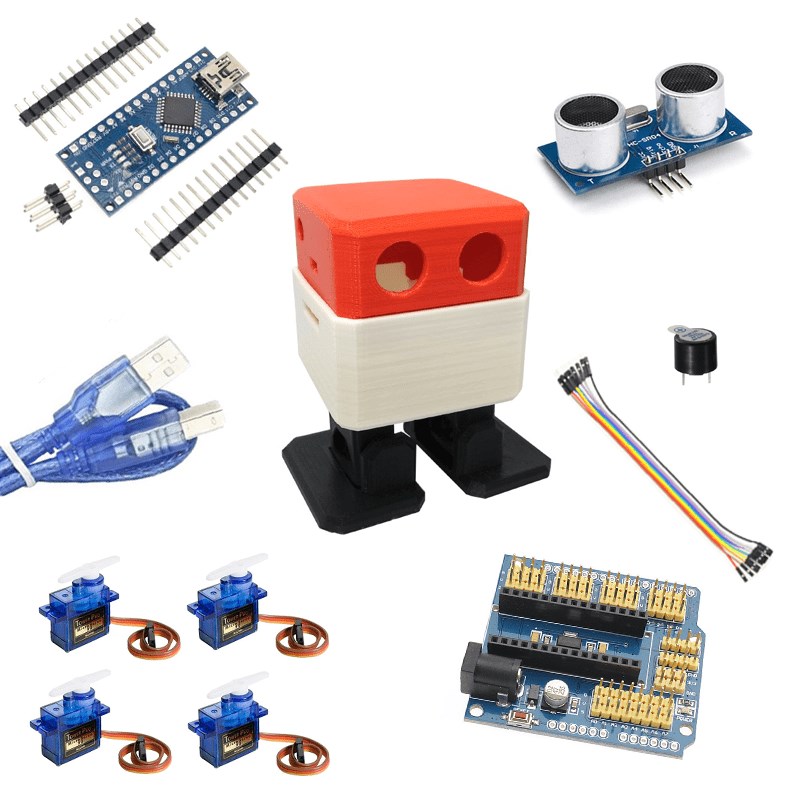

Otto Robot Yapımı Gerekli Komponentler

• 1 Adet x Arduino Nano Klon – USB CH340 Çip
• 1 Adet x Arduino Nano Proto Shield
• 1 Adet x Ultrasonik Mesafe Sensörü (HC-SR04)
• 4 Adet x SG90 RC Servo Motor
• 1 Adet x Buzzer
• 10 Adet x Jumper Kablo Dişi – Dişi (20cm)
• 1 Adet x Kırmızı Barney Robot Kesimi

Otto robotların 3D printer baskılarını içeren bu setin içerisinde bulunan ürünler

• 1:) Gövde
• 2:) Alt Gövde
• 3:) Bacak X 2
• 4:) Ayak X 2 olmak üzere toplamda 6 farklı baskı bulunmaktadır.

CC-BY-SA

Otto’nun farklılıkları, montajlı boyutta (12cm x 7cm x12cm), bileşenlerin ve ifadelerin daha temiz entegrasyonundadır. Hazır ve 3D baskılı parçaları, basit elektronik bağlantıları (neredeyse kaynak gerektirmez) ve temel kodlama becerilerini kullanarak, bir saat kadar kısa bir sürede kendi sevimli Otto arkadaşınızı oluşturabileceksiniz!

3D Yazıcı Dosyalarını İndir

Otto Robot Adım 1: Parça Listesi

Parça Listesi; Bu montaj için ihtiyaç duyacağınız tüm raf parçalarını toplayın.Nano ATmega328

• Nano Kalkan G / Ç
• Mini USB kablosu.
• Ultrasonik sensör HC-SR04
• Mini servo SG90 9g x4 (her biri 2 M2 sivri uçlu vida ve bir küçük vida ile gelmelidir).
• 5V Zil
• Dupont F/F kablo konektörleri 10cm x6.
• 4 AA Pil kutusu, anahtar lehimli istiflenmiş
• AA alkalin piller x4. her biri 1.5V
• Mini çapraz tornavida. manyetize olmak önemlidir nedenini anlayacaksınız 😉
• Ve sonra toplamda sadece 6 parçayı 3B yazdırmanız gerekir:3D baskılı kafa.
• 3D baskılı gövde.
• 3D baskılı ayak x2.
• 3D baskılı ayak x2.

Opsiyonel: 3D parçaları sonradan temizlemek için kesici (3D baskı kalitesi yeterince iyiyse gerek yok) ve bir havya (eğer pil gücü istiyorsanız, aksi halde enerji vermek için USB üzerinden bağlayabilirsiniz)

Hepsi bu kadar basit!; Bir 3D yazıcınız yoksa, hizmetleri veya yerel üretici alanlarını her zaman kullanabilirsiniz.

Otto Robot Adım 2: 3B Baskı Ayarları

Otto, 3D baskı için çok iyi tasarlanmıştır, indirdiğiniz dosyalar özellik odaklı ve ortalanmıştır, bu nedenle bu ortak parametreleri takip ederseniz size sorun çıkarmaz:

• PLA malzemeli bir FDM 3D yazıcı kullanılması önerilir.
• Hiç desteğe veya sala gerek yok.
• Çözünürlük: 0.28mm
• Dolgu yoğunluğu %15

• Prusa Slicer gibi makine gerektirmeyen dilimleme yazılımı için dilimleme ve g kodu oluşturma için
• Baskıdan sonra motorları sabitleyen bacak ve ayak bölgelerini biraz temizlemeniz gerekecektir.

Otto Robot Adım 3: Ayak Servoları Montajı

• Mikro servoyu ayakların içine koyun ve ardından içeri itin, eğer zorsa alanı bir kesici ile daha fazla temizlemeniz gerekebilir.
• Servonun her iki tarafa en az 90 derece dönebildiğini kontrol etmek çok önemlidir.
• Hareketi kontrol ettikten sonra sabitlemek için sadece küçük vidayı kullanın.
• Diğer ayak için aynı işlem.

Otto Robot Adım 4: Servoları Gövdeye Sabitleyin

• Servoları Gövdeye Sabitleyin
• Servoları Gövdeye Sabitleyin
• Diğer 2 mikro servoyu alın 3D baskılı gövdede tanımlanan yerlere koyun ve sadece sivri uçlu vidalarla sabitleyin.
• https://www.youtube.com/watch?v=34v7R0FrSNE

Otto Robot Adım 5: Bacakları Gövdeye Sabitleyin

• Bacakları Vücuda Sabitleyin
• Bacakları Vücuda Sabitleyin
• Bacakları mikro servonun göbeğine bağlayın, ayak servoları gibi önemlidir, bacakların vücuda göre her iki tarafta 90 derece dönebildiğini kontrol etmelisiniz.
• Hizalamayı doğruladıktan sonra, küçük vidaları kullanarak bacağın içindeki deliğe sabitleyin.

Otto Robot Adım 6: Ayağı Bacaklara Sabitleyin

• Kabloların bakımını resimde görüldüğü gibi yaparak, kabloları ayakların deliğinden geçerek gövdenin yuvalarına yerleştirmelisiniz.
• Doğru pozisyonda olduklarında, onları arkadan sabitlemek için sivri uçlu vidaları kullanın.

Otto Robot Adım 7: Kafa Montajı

• Kafa Montajı2 Daha Fazla Resim
• Gözlerin sınırına kadar çekmek için ultrason sensöründen başlamak önemlidir.

• Arduino nano’yu blendajın içine yerleştirdikten sonra isteğe bağlı olarak pil tutucu pozitif kablosunu karttaki Vin’e ve herhangi bir GND’ye negatif kaynak yapabilirsiniz.
• Her iki kartı da USB konektörüne bakacak şekilde 3D baskılı kafadaki deliğe çapraz olarak yerleştirin, ardından sabitlemek için son 2 sivri uçlu vidayı kullanın.

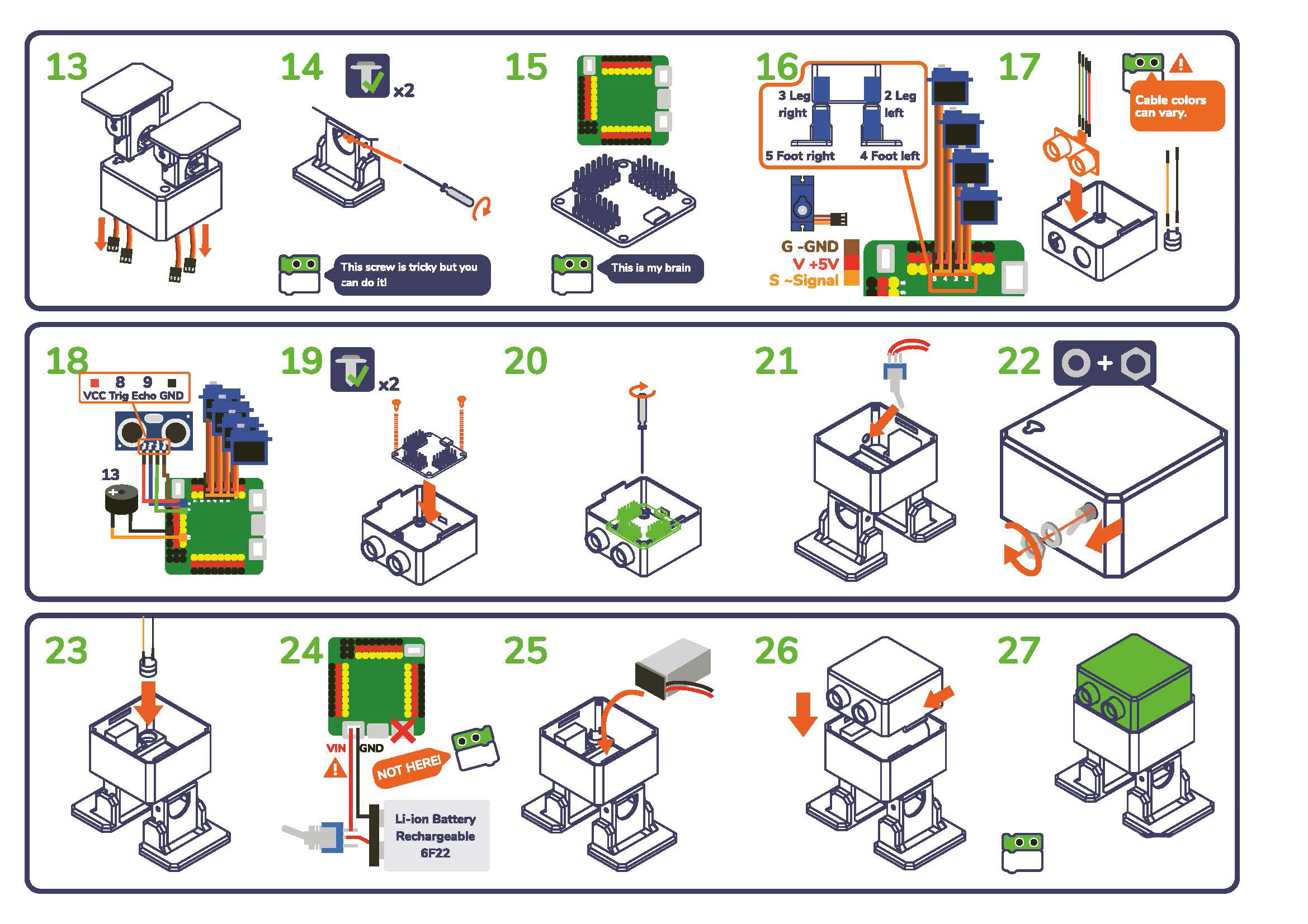

Otto Robot Adım 8: Elektrik Bağlantısı (Kablolama)

• Kalkanı, kabloları ve sesli uyarıyı hazırlayın.
• Ardından diyagramdaki pin numaralarını takip edin ve bunları doğru konuma yerleştirdiğinizden emin olun.
• Otto’nuza güç sağlamak için en az 4 seçeneğiniz vardır:
• Seri bağlı 4xAA alkalin piller (her biri 1.5V) Vin pinine ve Gnd’ye gider
• Seri olarak bağlanan 4xAA şarj edilebilir piller (her biri 1.2V) 5V pin ve Gnd’ye gider
• Doğrudan USB kablosundan bilgisayarınıza veya hatta bir güç bankasına
• 6V’dan 12V’a kadar olan güç adaptörlerini kullanmak için harici jak konektörü,

Otto Robot Adım 9: Kafayı Çekin ve Kodu Yükleyin

• Kafa sadece yerine oturur, kablolara dikkat edin ve kapatın.
• Kodlama kısmı için Otto Blockly’yi kurmanız ve herhangi bir örneği yüklemeniz gerekecek.
