Ultrasonik Sensör ile Arduino Alarm Projesi

Arduino Ultrasonik Sensör ile Alarm Projesi; Bu, ultrasonik sensör, buzzer ve LED kullanarak bir alarm sistemi yapmak için basit bir projedir. Buzzer, LED ve Yakınlık/Mesafe Sensörü (HC-SR04) olarak da bilinen Ultrasonik sensör yardımıyla yapılan basit bir alarm sistemidir. Düğmeye basılarak buzzer durdurulabilir.

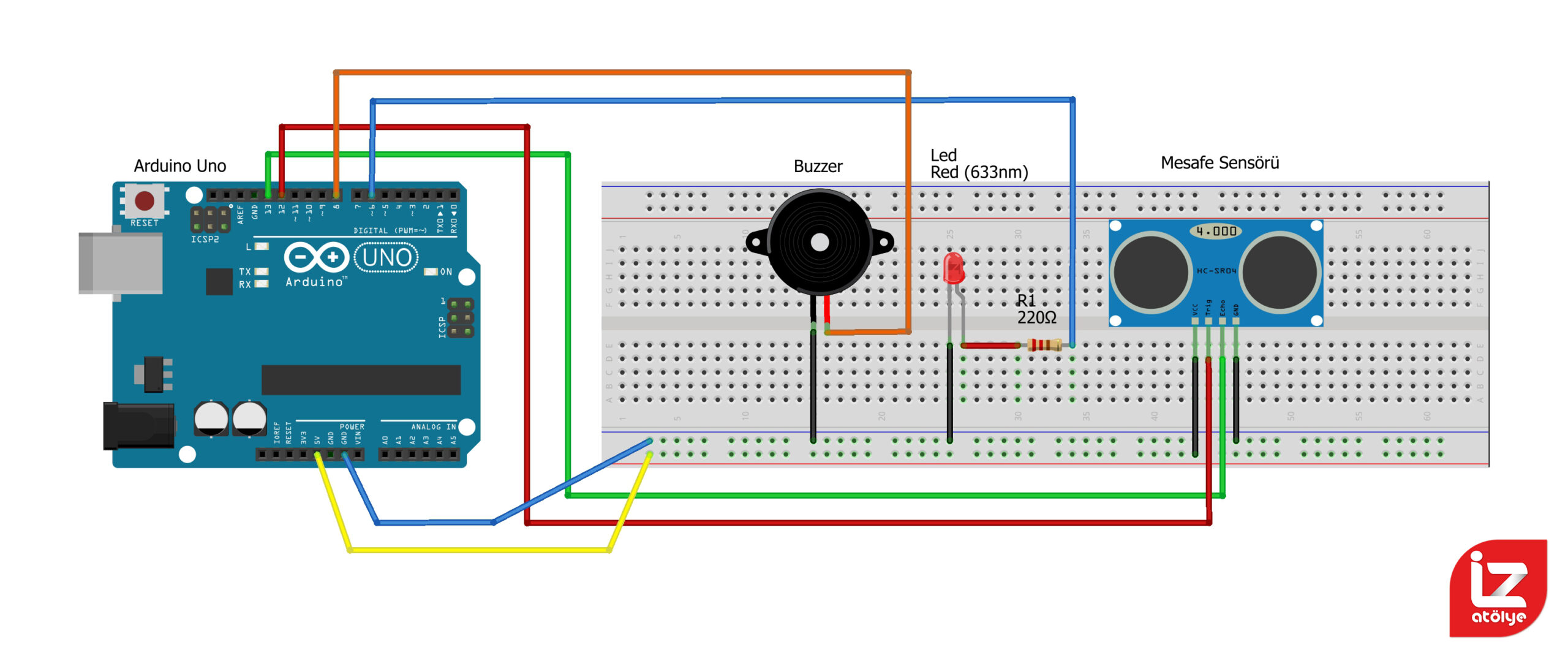

Ultrasonik Sensör ile Arduino Alarm Projesi

Ultrasonik Sensör ile Arduino Alarm Projesi Adımlar

• Arduino UNO’nun +5V ve GND’sini breadboard’a bağlayın.
• LED için: Katotu (LED’in daha kısa pimi) toprağa ve Anot’u (daha uzun LED pimi) 330 veya 220 ohm’luk bir dirençle bağlayın. Direncin ikinci pinini, şemalarda gösterildiği gibi Arduino’nun pin 6’sına bağlayın.
• Buzzer için: Arduino’nun pin 8’i ile Pozitif terminali ve GND’ye negatif terminali bağlayın.
• Ultrasonik Sensör için: VCC ve GND’yi bağlayın. Tetik pimini Arduino’nun 12. pimine ve Yankı pimini 13. pime bağlayın.
• Kurulum artık hazır. Şimdi kodu Arduino IDE’ye yükleyin ve ardından Arduino’ya yükleyin. Seri Monitör okumalarını kontrol edin.

Ultrasonik Sensör ile Arduino Alarm Projesi Kodlar

/* This simple project describes how to make an ultrasonic alarm system using
LED, Ultasonic Sensor(HC-SR04) and a buzzer.*/

//Firstly the connections of ultrasonic Sensor.Connect +5v and GND normally and trigger pin to 12 & echo pin to 13.

#define trigPin 12
#define echoPin 13
int Buzzer = 8; // Connect buzzer pin to 8
int ledPin= 6;  //Connect LEd pin to 6
int duration, distance; //to measure the distance and time taken

void setup() {
        Serial.begin (9600);
        //Define the output and input objects(devices)
        pinMode(trigPin, OUTPUT);
        pinMode(echoPin, INPUT);
        pinMode(Buzzer, OUTPUT);
        pinMode(ledPin, OUTPUT);
}

void loop() {

    digitalWrite(trigPin, HIGH);
    delayMicroseconds(10);
    digitalWrite(trigPin, LOW);
    duration = pulseIn(echoPin, HIGH);
    distance = (duration/2) / 29.1;
    //when distance is greater than or equal to 200 OR less than or equal to 0,the buzzer and LED are off
  if (distance >= 200 || distance <= 0)
        {
        Serial.println("no object detected");
        digitalWrite(Buzzer,LOW);
        digitalWrite(ledPin,LOW);
        }
  else {
        Serial.println("object detected \n");
        Serial.print("distance= ");
        Serial.print(distance);        //prints the distance if it is between the range 0 to 200
        tone(Buzzer,400);              // play tone of 400Hz for 500 ms
        digitalWrite(ledPin,HIGH);
  }
}

İpucu: Bu alarmı kapının yanına sabitleyebilirsiniz. Ölçülen maksimum mesafe 4 metredir. Bu nedenle, kodu uygun şekilde değiştirin ve kapının 2 metre yakınına gelen olursa zil çalacak şekilde saklayın!
